空气源热泵水箱设计及安装要求

更新于:2021年1月22日    浏览量:0人/次

标签:无

一、空气源热泵水箱的构成
1、水箱的形状:
常用水箱形状有圆形、方形、矩形、和球形,特殊情况下,也可根据具体条件设计成其它任意形状。
1.1、圆形水箱结构合理,节省材料,造价比较低,但有时布置不方便,占地较大。
1.2、方形和矩形水箱布置方便,占低小,但大型水箱结构较复杂,材料耗量较大,造价比较高,钢板水箱把加强肋放在水箱内部,则清洗困难,不利于防腐,而且加工也不方便。
1.3、球形水箱造形美观大方,目前已成功地生产1-100m³容量的球形玻璃钢水箱。
2、水箱的材料:
2.1、金属材料:大小水箱均可使用,重量较轻,施工安装方便。但易锈蚀,维护工人量较大,造价较高。一般采用碳素钢板焊接而成。
2.2、碳钢水箱
碳钢水箱内表面必须进行防腐处理,对于生活用水箱,防腐材料不得有碍卫生要求。在有条件时,采用不锈钢、铜、铝等材料或复合材料较为理想。
2.3、钢筋混凝土材料:
适用大型水箱,经久耐用,维护简单,造价低。但重量大,与管道连接处理不好,易漏水。
2.4、其它材料:
一些新兴材料,如塑料、玻璃饮等到均可用作水箱材料,具有很多优点,如耐腐蚀、重量轻、安装维护简单便等。但造价比较高。
备注:蓄热水箱是由内胆和外板二层钢板制作,中间夹50mm(可按要求)聚胺酯发泡保温材料,内胆为全不锈钢板制作,外板均可用不锈钢、彩钢板、铝板及镀锌板,但只有外板为不锈钢才能整体发泡(保温材料)。外板也可以用混凝土代替。水箱根据形状不同可分为圆形和方形,一般20m3以上为卧式,12m3以下为立式,在价格上立式比卧式便宜150元每立方(按市场价格定)。

二、水箱连接管要求
供水管
供水管管径按设计秒流量计算,出水管的设计流速宜≤1.0m/s。出水管宜单独设置,其管口下缘应高出水箱底50mm,以防污垢进入配水管网。
机组进水口位置:
进水管可以从箱壁或箱底接出,管口下缘应高出水箱内底50mm,并应装设阀门.管径应按管网设计秒流量确定.(由机组接管口径确定)
机组出水口位置
比上限水位低50mm(无定性要求)
补水口位置:
一般设置电磁阀补水,大小根据热泵机组的2倍产热水量来确定,补水管从箱壁接入,进水管中心至水箱上缘应有150mm-200mm距离,进水管管径应按(补水泵)出水量或管网设计秒流量确定。
加热箱放水管
空气源热泵水箱应有坡度,设定10分钟放完加热水箱的水,那么流量为(加热箱容积*60/10),查《给排水规范》表4.4,11-4。放水口位置(从加热箱到蓄热箱),放水管可以从箱壁或箱底接出,管口下缘应高出水箱内底50mm,并应装设阀门.管径应按管网设计秒流量确定.(按放水平均流速为1~2m/s计算).
管径推荐使用选型表:(待确定)关键为平均流速的设定


溢流管:
溢流管口高于设计高水位(上限水位)50mm,管径宜比进水管(补水管)大1~2号,但在水箱底1m以下管段可用大小头缩成等于进水管管径。溢流管上不得装设阀门。溢水管不得与排水系统连接,必须经过间接排水应有防止尘土、昆虫、蚊蝇等进入的措施,如设置水封等。(溢流管管径具体计算可按:设充满度为0.5,流速为V=0.8L/S,恒温泵流量为Q,那么3.14*r*r*0.8*3600=Q,算出r.r即为溢流管半径。)
排污管:
为放空水箱和排出冲洗水箱而设置。管口由水箱底部接出与溢流管连接,管径40~50mm,在排水管上应设置闸阀。
空气源热泵水箱平衡管的位置(蓄热箱有)
一般设两根,在供水口上面100mm设置一根,在水箱中部设置一根。
人孔
根据水箱顶截面设定,以方便清洗,选直径为300mm-500mm。
仪表孔
用来放置液位器,一般孔径为DN20-DN25。
水位信号管
安装在水箱壁溢流管口以下100mm处,管径为15mm,信号管另一端通到经常有值班干部人员房间的污水池上,以便随时发现水箱浮球阀失灵而能用时修理。如有声、光信号、此管则可不设。
通气管
供生活饮水的水箱应有密封箱盖,箱盖上应设有检修人孔和通气管。通气管上不得装设阀门,管口应朝下设置且管口应装防尘滤网。通气管管径一般采用不小于50mm。
盲管(探温孔)
设置在离底部200mm处,长200mm。管径为DN20
下限定位
应高于机组供水口50mm

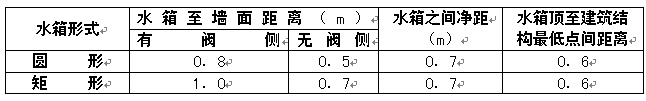

三、空气源热泵水箱安装距离
